Pik döküm çatı süzgeci
Çatı Süzgeci CY 540
- Standart ürün pik döküm ızgara ile sunulmaktadır.
- Talep doğrultusunda paslanmaz çelik, alüminyum veya pirinç ızgara seçenekleri de mevcuttur.
- Standart ürün gri renkli pik döküm ızgaraya sahiptir.
TEKNİK DOSYA İNDİR
Description
TEKNİK BİLGİ

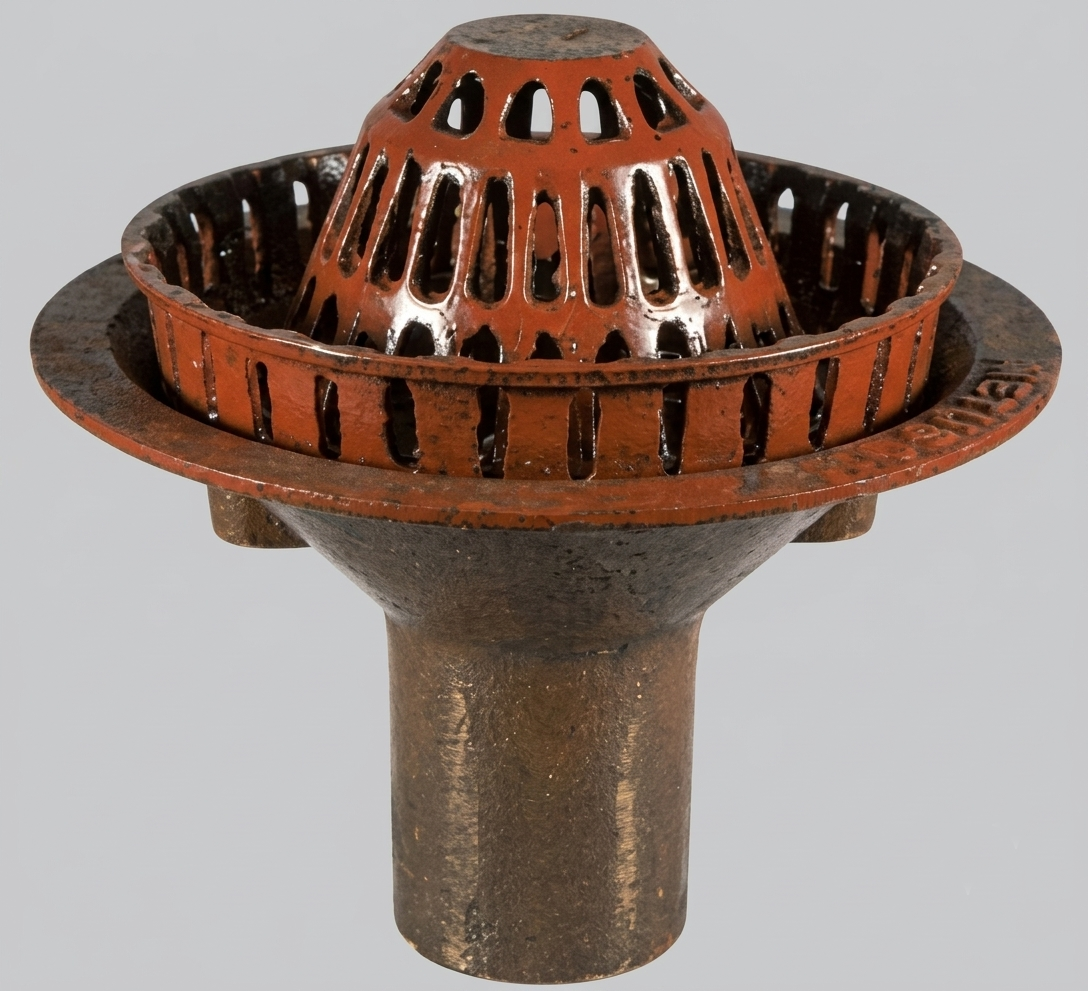

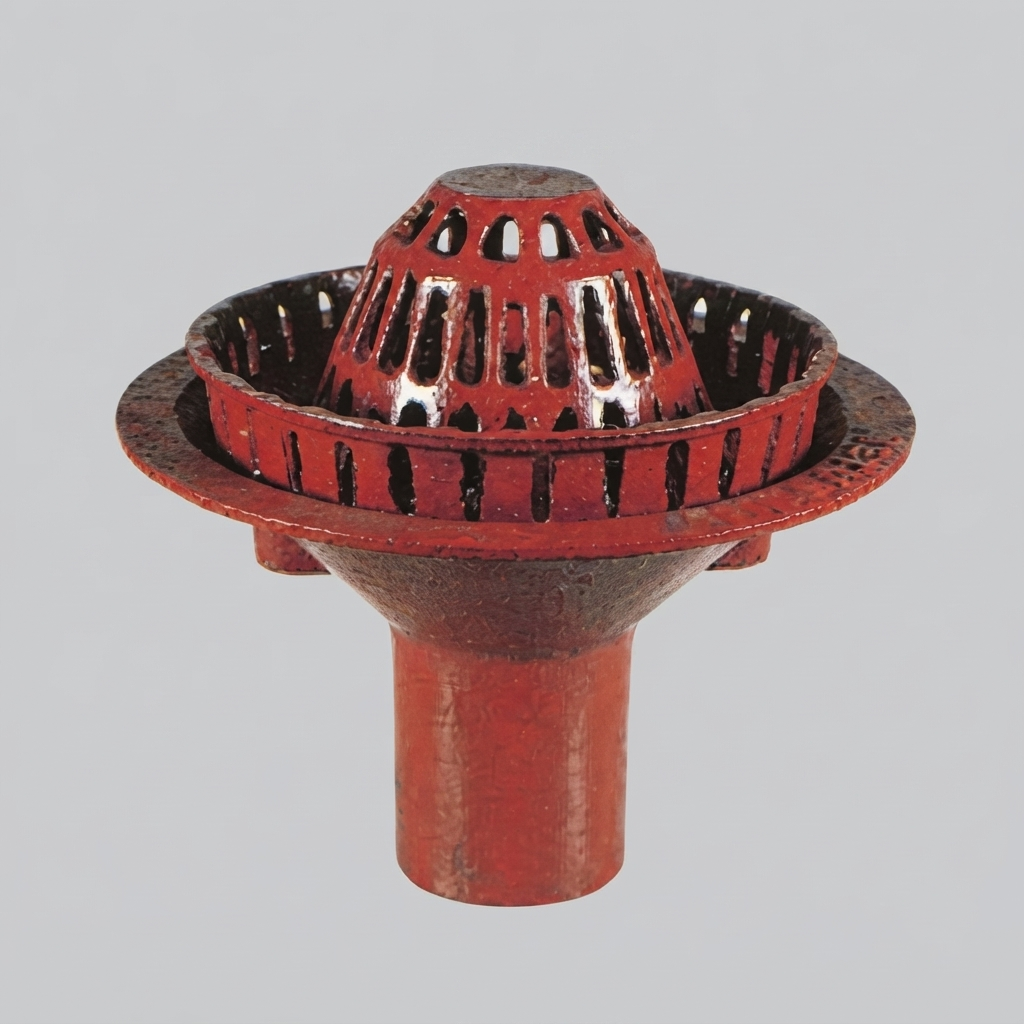

- Pik döküm çatı süzgeci CY 540, çatı ve teraslarda yağmur suyunun güvenli şekilde tahliye edilmesi amacıyla kullanılan dayanıklı bir drenaj ürünüdür.
- Standart olarak pik döküm ızgara ile sunulan CY 540’un, farklı uygulama ihtiyaçlarına göre paslanmaz çelik, alüminyum veya pirinç ızgara seçenekleri de mevcuttur.
- CY 540 modelinin DN 70 bağlantı çapı bulunur ve ürünün ölçüleri 294 × 356 mm’dir.
- Aynı ürün grubunda DN 100, DN 125 ve DN 150 bağlantı seçeneklerine sahip CY 541, CY 542 ve CY 543 modelleri de bulunmaktadır.
|

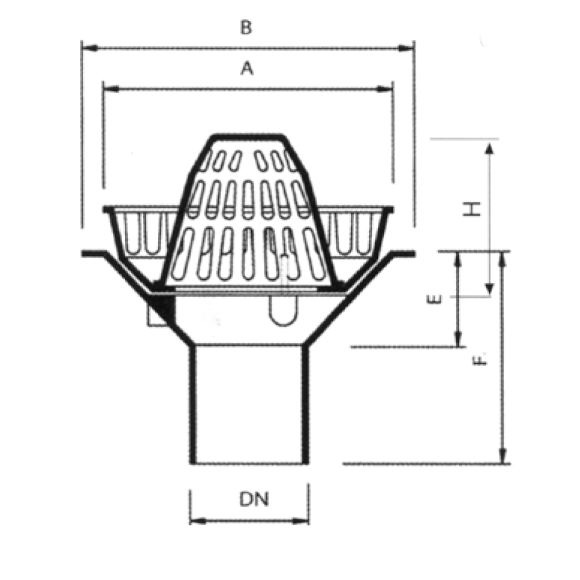

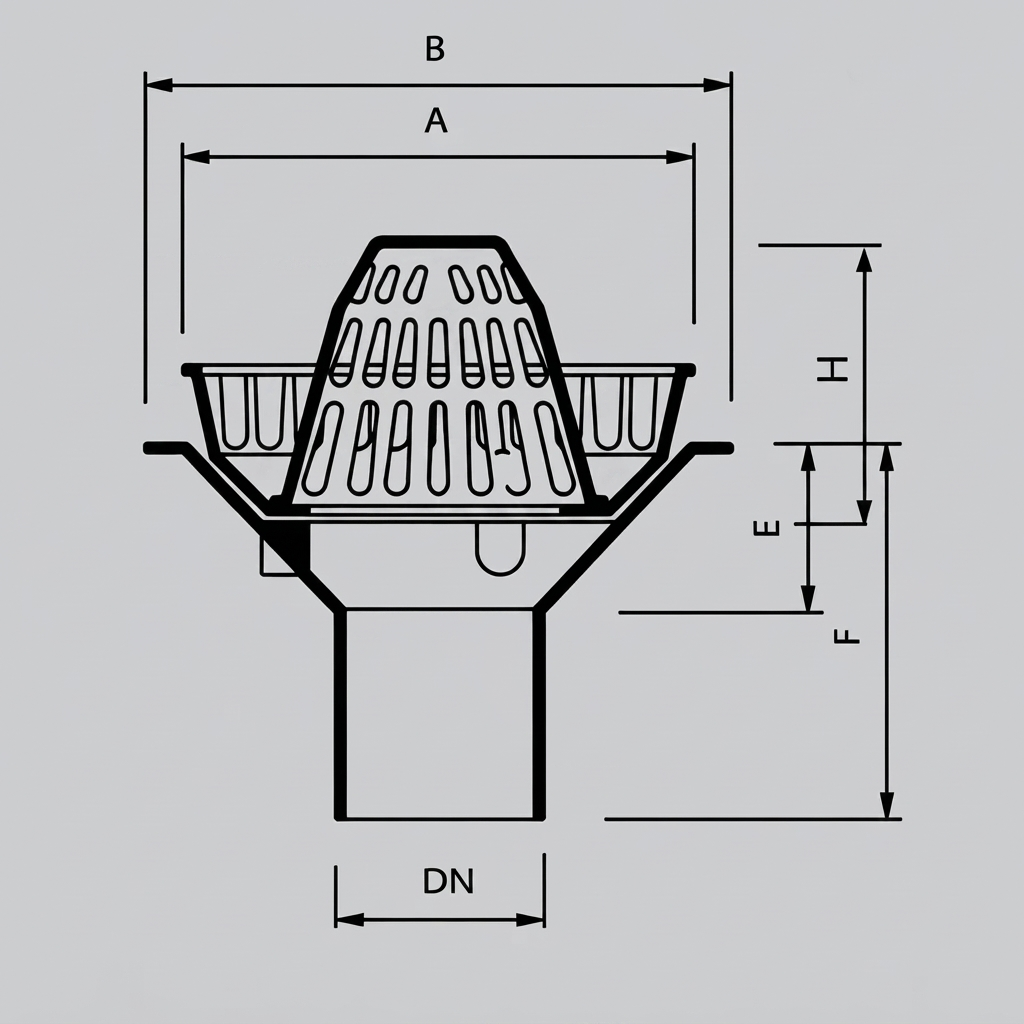

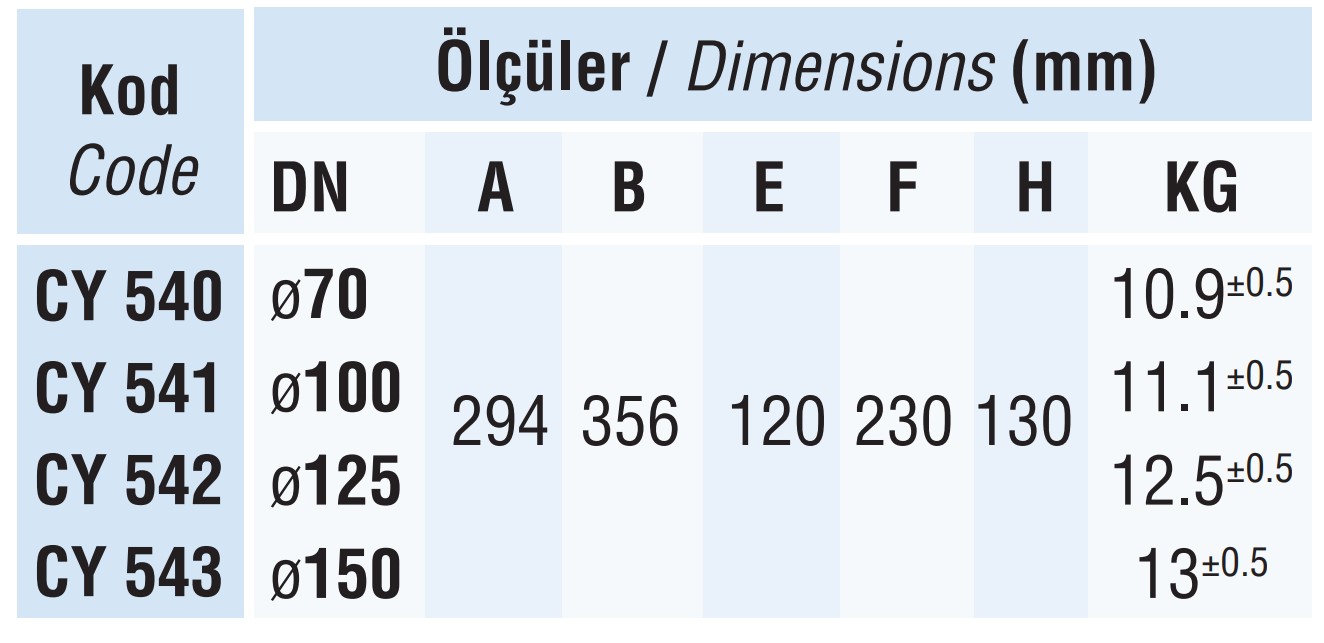

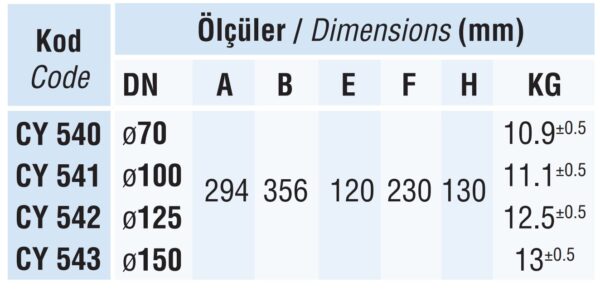

Çatı Süzgeci Ürün Ölçüleri (mm) |
| KOD | DN | A | B | VE | F | H | KİLOGRAM |
| CY 540 | ø70 | 294 | 356 | 120 | 230 | 130 | 10,9 ± 0,5 |
| CY 541 | ø100 | 294 | 356 | 120 | 230 | 130 | 10,1 ± 0,5 |
| CY 542 | ø125 | 294 | 356 | 120 | 230 | 130 | 12,5 ± 0,5 |
| CY 543 | ø150 | 294 | 356 | 120 | 230 | 130 | 13 ± 0,5 |
Çatı Süzgeçleri Nerelerde Kullanılır?
Çatı süzgeci, binaların çatı, teras ve açık alanlarında biriken yağmur ve kar sularının yapıya zarar vermeden güvenli bir şekilde gider hatlarına iletilmesini sağlayan önemli bir drenaj elemanıdır.
Temel işlevi, su birikintilerini önlemek ve yaprak, taş, çöp gibi yabancı maddelerin gider borularını tıkamasını engellemektir.
1 Düz ve Eğimli Çatılar:
* Gezilemeyen Düz Çatılar: Betonarme veya metal çatı kaplamalarında yağmur suyunun en düşük noktalardan toplanarak tahliye edilmesinde kullanılır.
* Gezilebilir Teras Çatılar: Üzerinde yürünebilen, fayans/seramik kaplı teraslarda ızgaralı ve hemzemin modeller tercih edilir.
2 Balkon ve Teraslar:
Konut, otel ve iş merkezlerinin geniş balkonlarında suyun birikmesini engellemek ve alt kata su sızmasını önlemek amacıyla kullanılır.
3 Yeşil Çatılar (Bahçe Çatılar):
Toprak katmanının altındaki fazla suyun doğrudan tahliye edilmesi toprağın sürüklenmesine neden olabileceğinden, yeşil çatılarda filtreli ve kök tutucu özelliklere sahip özel çatı süzgeçleri kullanılır.
4 Otopark ve Sanayi Yapılarının Üst Alanları:
AVM, fabrika, depo ve açık/kapalı otopark üstlerindeki geniş alanlı çatılarda yüksek debili su tahliyesi sağlamak için vakumlu (sifonik) veya klasik pik döküm çatı süzgeci tercih edilir.
5 Gizli Dere ve Dere Olukları:
Çatının kenarlarında gizlenmiş dere sistemlerinin birleşim noktalarında suyun alt giderlere iletilmesinde kullanılır.
Çatı Süzgecinin Avantajları
Su Yalıtımını Korur: Suyun çatıda göllenmesini (birikmesini) önleyerek membran veya su yalıtım katmanlarının ömrünü uzatır, bina içine su sızmasını engeller.
Tıkanmayı Önler: Yaprak tutucu (kubbe tipi) süzgeçler sayesinde rüzgarla gelen pisliklerin tesisat borularını tıkamasını önler.
Binanın Taşıyıcı Sistemini Korur: Çatıda biriken ağır su kütlesi bina statiğine ek yük bindirir; bu riski azaltmaya yardımcı olur.
Pik döküm süzgeç modellerini incelemek için Pik Döküm Süzgeçler kategorimizi ziyaret edebilirsiniz.
